DETECTOR DE RESISTÊNCIA QUEIMADA

Principais características:

• Produto de baixíssimo custo.
• Não necessita de qualquer tipo de ajuste.
• Não necessita de componentes adicionais como transformadores de corrente.
• Não necessita de fonte de alimentação.
• Opera em ampla faixa de tensão e corrente.
• Possui led indicativo e saída de sinal isolada transistorizada tipo npn.

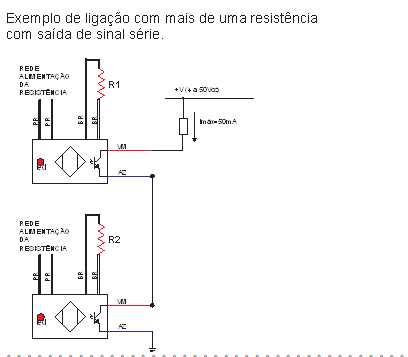

• Permite ligar saídas em série no caso de utilizar mais de um componente.

Especificações:

•  Tensão de alimentação:
•  100 a 242 Vac 50/60Hz.
•  Tensão aplicável à saída: 4 a 50Vcc
•  Máxima corrente de saída: 50mA.
•  Consumo: 1VA
•  Grau de proteção IP55.
•  Faixa de temperatura de operação: 0ºC a 65ºC

Descritivo:

Trata-se de um circuito eletrônico detector de corrente elétrica de baixíssimo custo.

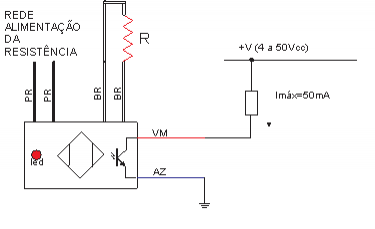

Ao ser instalado em série com uma carga sinalizara através de um led a passagem da corrente elétrica, podendo então em caso de instalação em um circuito com resistência elétrica, detectar resistência queimada.

Possui uma saída transistorizada isolada tipo npn coletor/emissor aberto, que permite ligação em série destas saídas, as quais quando ligadas a um clp, por exemplo, permitem monitorar as cargas.

Quando há corrente elétrica, o transistor de saída permanecerá conduzindo.

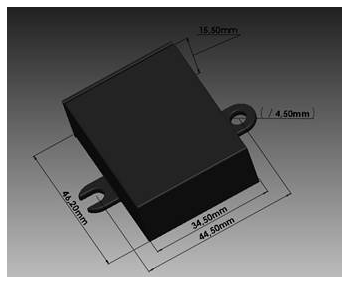

Características Mecânicas:

Comprimento dos cabos: 200 mm
